I. Prinċipji ta' Disinn u Installazzjoni ta' Binarji ta' Gwida Lineari
1. Prinċipju Ġenerali tal-Pożizzjonament
In-naħa ta' referenza tal-ferrovija ta' gwida lineari trid tiġi ppożizzjonata, filwaqt li n-naħa mhux-referenza ma teħtieġx pożizzjonament (kif muri fil-Figura 1). Hemm żewġ metodi ta 'pożizzjonament tal-binarji ta' gwida komuni fl-industrija tal-awtomazzjoni mhux-standard: Figura 1 Metodu ta 'Pożizzjonament tal-Ferrovija ta' Gwida tiddependi biss fuq l-eżattezza tal-ipproċessar, li tippermetti installazzjoni konvenjenti, veloċi u preċiża; Figura 2 Metodu ta 'Pożizzjonament tal-Ferrovija ta' Gwida karatteristiċi proċessar faċli, installazzjoni u aġġustament tal-binarju ta 'gwida tal-ġenb wieħed-. Il-binarju ta' gwida tal-ġenb misjuq għandu jieħu n-naħa ta' referenza bħala l-punt ta' referenza u jiġi aġġustat permezz ta' indikatur tal-arloġġ-dettall essenzjali għal suċċessinstallazzjoni tal-linji gwida lineari.
2. Prinċipji għal Xenarji ta' Preċiżjoni Għolja u Riġidità Għolja
Meta jkunu meħtieġa preċiżjoni għolja u riġidità ta 'moviment lineari, jistgħu jiġu ssettjati 2 pjani ta' referenza ta 'installazzjoni bażi u pjan ta' referenza ta 'installazzjoni ta' workbench 1. Għal ambjenti b'vibrazzjoni kbira, impatt u talbiet stretti ta 'preċiżjoni, iż-żewġ naħat taż-żewġ binarji ta' gwida għandhom ikunu pożizzjonati u mgħammra b'apparati tal-ippressar laterali; inkella, naħa waħda biss ta 'ferrovija ta' gwida waħda teħtieġ pożizzjonament. Ir-Roller Guide Rails iwettaq ukoll b'mod eċċellenti f'xenarji ta' tali-domanda għolja minħabba l-istruttura robusta tagħhom. Diversi disinji ta 'tagħmir għall-ippressar huma disponibbli.
3. Żieda ta' Apparat Anti-overflow u Limitu
① Iddisinja toqob tal-brilli tal-pożizzjonament fiż-żewġt itruf ta' ferrovija ta' gwida waħda fuq il-pjanċa tal-bażi biex tikseb pożizzjonament preċiż, li huwa pass ewlieni fl-ottimizzazzjoniinstallazzjoni tal-linji gwida lineari. ② Żid slider limiters biex tevita li s-slider jiżżerżaq 'il barra aċċidentalment-jevita ħsara lill-komponent waqt l-assemblaġġ u perikli għas-sigurtà waqt it-tħaddim tat-tagħmir.
4. Prinċipju tad-Disinn għal Distanza Bejn Żewġ Sliders
Meta tagħżel żewġ sliders, id-distanza bejniethom m'għandhiex tkun inqas minn 30mm. Peress li ż-żennuna taż-żejt fuq is-slider hija ġeneralment 12mm sa 16mm fid-daqs, spazjar suffiċjenti jipprevjeni interferenza reċiproka. Waqt l-installazzjoni, iffaċċja ż-żennuna taż-żejt 'l barra għal assemblaġġ konvenjenti, manutenzjoni sussegwenti u dettalji taż-żejt-liLishui City Hengli Automation Technology Co., LTDdejjem jenfasizza lill-klijenti għal użu stabbli fit-tul-.
5. Speċifikazzjonijiet ta 'Installazzjoni Mdendlin u Invertiti
Għal jiddendlu jew maqlubinstallazzjoni tal-linji gwida lineari, l-ispeċifikazzjoni għandha tkun 2-3 daqsijiet akbar minn dik għall-installazzjoni pożittiva. Pereżempju, jekk tintuża ferrovija ta 'gwida lineari ta' daqs 15 għal installazzjoni pożittiva, daqs 25 jew aktar huwa rakkomandat għal installazzjoni maqluba. Barra minn hekk, iż-żieda fin-numru ta 'sliders tipprovdi aktar punti ta' appoġġ, ittejjeb l-istabbiltà u s-sigurtà tas-sistema. Roller Guide Rails isegwu wkoll din l-ispeċifikazzjoni għal installazzjoni maqluba biex jiżguraw tħaddim affidabbli.
6. Rekwiżiti Sekondarji għall-Ipproċessar għal Weldments
Għal weldjaturi li jeħtieġu proċessar sekondarju wara l-iwweldjar, l-ipproċessar għandu jitlesta f'daqqa biex jiġu żgurati punti ta 'referenza konsistenti. Iż-żewġ uċuħ ta 'installazzjoni jeħtieġ li jissodisfaw ir-rekwiżiti tal-flatness u jkunu fuq l-istess pjan. L-iwweldjar jikkawża deformazzjoni termali, għalhekk l-ipproċessar multiplu ta 'skanalaturi/toqob ta' installazzjoni ta 'slider u gwida tal-binarji wara l-iwweldjar se jwassal għal devjazzjonijiet ta' referenza. L-ipproċessar ta'-ħin wieħed jiżgura punti ta' riferiment stabbli, jikkontrolla devjazzjonijiet ta' tolleranza dimensjonali u ġeometrika, u jiggarantixxi l-eżattezza tal-assemblaġġ-kritika għall-prestazzjoni-fit-tul tal-prodotti fornuti minnLishui City Hengli Automation Technology Co., LTD.
7. Żieda ta 'Mezzi Protettivi

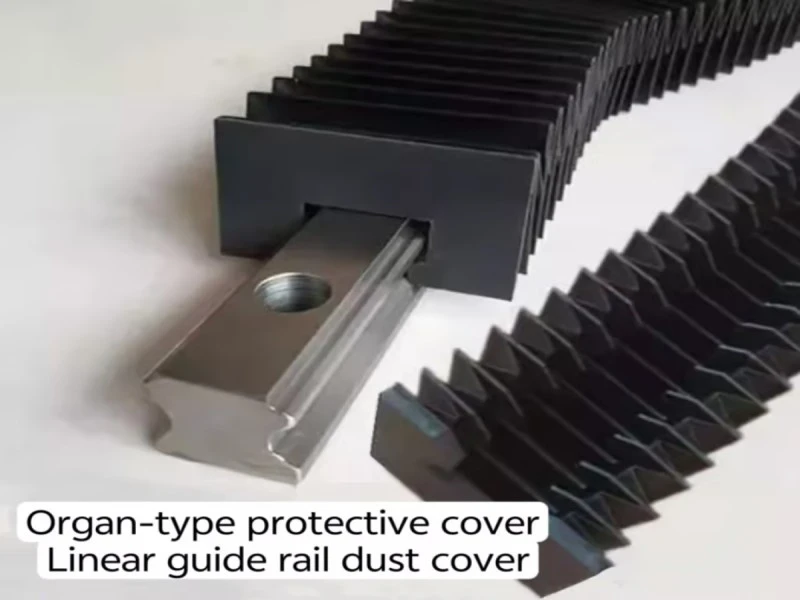

F'ambjenti ta 'servizz ħarxa (eż., trab, likwidu), għammar binarji ta' gwida lineari b'korrispondentiapparati protettivibiex iżżomm kundizzjonijiet tax-xogħol tajbin, tnaqqas il-frizzjoni u l-użu, u testendi l-ħajja tas-servizz-konsiderazzjoni importanti oħra għalinstallazzjoni tal-linji gwida linearif'xenarji industrijali.
8. Issettjar ta 'tolleranza għall-Installazzjoni ta' Sliders Miftuħa Grooves
It-tolleranza tal-wisa 'tal-islajd u l-iskanalaturi tal-binarji ta' gwida hija stabbilita bejn (+0.05~+0.1), u l-finitura tal-wiċċ tal-installazzjoni għandha tilħaq Ra3.2. Oqgħod attent ħafna għall-punti ta 'referenza waqt l-immarkar: iċ-ċentru tat-toqba tal-kamin tal-binarju ta' slider/gwida għandu jallinja maċ-ċentru tal-kanal. Li jissakkar viti mhux imqabbla se jaffettwa serjament l-eżattezza tal-assemblaġġ u l-kwalità tas-servizz.
II. Metodi ta' Installazzjoni ta' Slider Komuni
1. Installazzjoni Inkorporata
Dan huwa l-aktar metodu affidabbli u użat ħafna. Il-pożizzjonament inkorporat grooved jikseb stabbiltà billi jqaxxar is-slajder u l-wiċċ tal-installazzjoni, imbagħad idaħħal is-slajder fil-kanal. Għandu rekwiżiti baxxi għal ħiliet ta 'installazzjoni, adattati għall-assemblaġġ tal-lott jew kundizzjonijiet tax-xogħol ta'-preċiżjoni għolja,-riġidità għolja. Nota: L-issettjar korrett tat-tolleranza tal-kanal huwa kruċjali għall-installazzjoni b'suċċess; iċ-chamfer fil-qiegħ tal-kanal għandu jkun iżgħar minn dak tas-slajder biex jiżgura twaħħil issikkat.
2. Pożizzjonament tal-Brilli tal-Lokalizzazzjoni (Brilli Doppju għall-Eżattezza)
Preċiżjoni tal-installazzjoni: ± 0.03mm. Dan il-metodu juża 2 labar għall-ippożizzjonar preċiż permezz tat-twaħħil bejn labar u toqob slider. Madankollu, installazzjoni mhux-standard tista' tikkawża distakk tal-brilli-toqob tal-brilli għandhom jużaw tajbin ta' interferenza. Wara l-installazzjoni, ivverifika li s-slider ikun imwaħħal kompletament mal-brilli biex tiżgura l-affidabbiltà tal-pożizzjonament.
3. Pożizzjonament ta' -Spalla tal-Ġenb Uniku (Pass).
Jidhru struttura sempliċi u assemblaġġ/żarmar faċli, dan il-metodu jiddependi fuq il-preċiżjoni tal-ipproċessar u jammonta għal aktar minn 60% tal-applikazzjonijiet f'tagħmir awtomatizzat. Prinċipju tal-qalba: Naħa waħda tas-slider hija mwaħħla mill-qrib mat-tarf tal-pass/waqfien tat-tagħmir biex tifforma wiċċ ta 'appoġġ stabbli. Preċiżjoni ta 'l-installazzjoni: Flatness tal-wiċċ ta' kuntatt Inqas minn jew ugwali għal 0.01mm/㎡, vojt wara l-installazzjoni (skoperta minn gauge ta 'fessu) Inqas minn jew ugwali għal 0.03mm. Ikkontrolla b'mod strett id-differenza taċ-ċanfrin 'il fuq minn 0.5mm-iċ-ċanfrin tas-slider għandu jkun akbar minn dak tal-qiegħ tal-ispalla biex tiġi evitata interferenza.
4. Pożizzjonament tal-Gaket tal-Ġnub
Dan il-metodu jissimplifika l-partijiet u joffri flessibilità, simili fil-prinċipju għall-ippożizzjonar tal-ispalla. Juża gaskits tal-ġenb għall-ippożizzjonar billi jxaqleb is-slider kontra l-gaskits. Vantaġġi: Tissimplifika l-forom tal-parti prinċipali, struttura sempliċi, assemblaġġ/żarmar faċli. Wara l-installazzjoni, ikkonferma li s-slider huwa mwaħħal bis-sħiħ mal-gaskits għal pożizzjonament affidabbli.
III. Rekwiżiti Tekniċi tal-Assemblea u Referenza tat-Torque
1. Tħejjija ta' qabel l--Assemblea

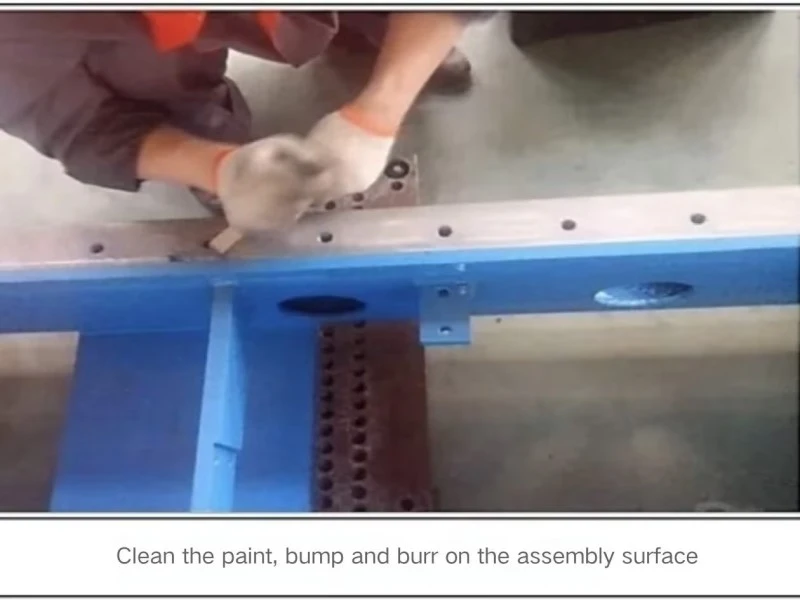

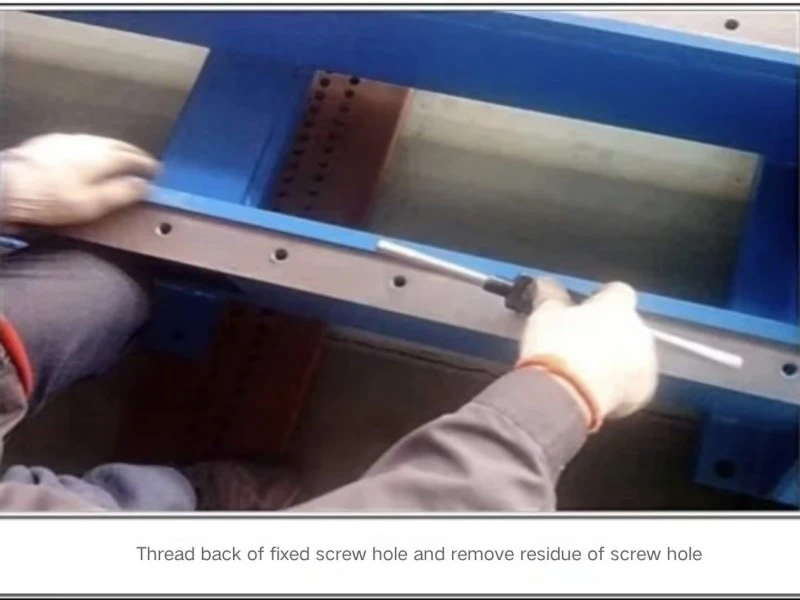

A. Sadid-prova l-ferrovija gwida u slider qabel l-assemblaġġ; tiżgura l-ebda grif jew marki tat-tħin fuq il-wiċċ tal-ferrovija tal-gwida. B. Ivverifika li l-ħruxija u l-flatness tal-wiċċ tal-installazzjoni huma 'l fuq minn Ra3.2, u kkonferma t-toqba tal-kamin li tqabbel mal-ferrovija tal-gwida. C. Qabelinstallazzjoni tal-linji gwida lineari, uża fajls u barraxa biex tneħħi żebgħa, ħotob ta 'proċessar residwu, burrs, ħmieġ u difetti oħra tal-wiċċ mill-wiċċ tal-installazzjoni.
2. Referenza tat-torque tal-qfil tal-kamin
It-torque adegwat huwa essenzjali meta jiġu ffissati l-viti. Torque insuffiċjenti jikkawża li l-viti jinħallux maż-żmien minħabba l-vibrazzjoni tat-tagħmir, li jwassal għal fallimenti mekkaniċi jew preċiżjoni mnaqqsa.
IV. Konklużjoni u Introduzzjoni tal-Kumpanija
Is-slajder ta 'hawn fuq u l-metodi ta' pożizzjonament tal-ferrovija ta 'gwida lineari għandhom kull wieħed vantaġġi uniċi, li jissodisfaw il-ħtiġijiet ta' "pożizzjonament ta 'preċiżjoni" f'tagħmir awtomatizzat u kundizzjonijiet tax-xogħol differenti. F'applikazzjonijiet prattiċi, evita l-għażla blind-agħżel bir-reqqa l-aktar metodu adattat ibbażat fuq rekwiżiti u karatteristiċi speċifiċi ta 'tagħmir, bħal "housekeeper ta' tagħmir" intelliġenti. B'dan il-mod biss jista 'tagħmir awtomatizzat jaħdem b'mod effiċjenti u jlesti l-kompiti ta' pożizzjonament b'mod preċiż.
Bħala kumpanija professjonali tat-teknoloġija tal-awtomazzjoni,Lishui City Hengli Automation Technology Co., LTDjaderixxi mal-prinċipji operattivi ta '"nies-orjentati" u "l-integrità l-ewwel". Aħna ffukati fuq il-klijent-, nipprovdu twassil veloċi u servizzi ta' ppakkjar sikuri u sikuri. Il-prodotti tagħna jkopru firxa wiesgħa ta 'xenarji ta' applikazzjoni u huma fdati ħafna mix-xerrejja globali. Inżommu l-pass maż-żminijiet, intejbu kontinwament il-ġestjoni u l-produttività tal-intrapriżi. Jekk għandek bżonnijiet relatati ma' binarji ta' gwida lineari, slides jew komponenti oħra ta' awtomazzjoni-speċjalment għal professjonistiinstallazzjoni tal-linji gwida linearisoluzzjonijiet-jekk jogħġbok tħossok liberu li tikkuntattjana għal prodotti ta'-kwalità għolja u appoġġ tekniku.
